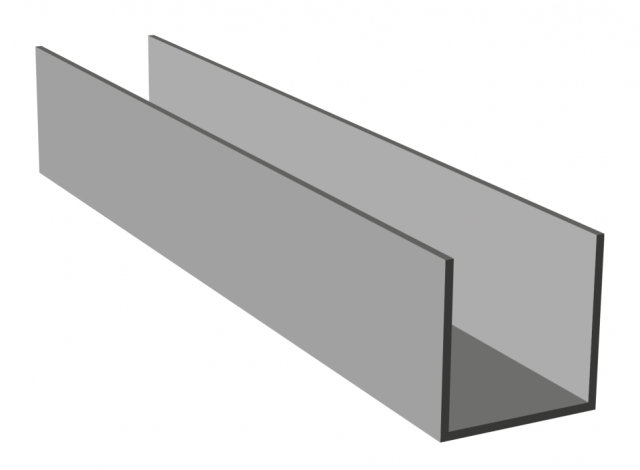

U-Profiel

    U-Profiel

    Deze aluminium afwerkingsprofielen worden in geanodiseerde, gemoffelde of brute uitvoering geleverd. Legering EN AW 6060, lengten van 6 meter.

    Artikeloverzicht

    Klik op één van de onderstaande types voor technische tekeningen en bestek

    CAD Bestek Lengte Maat A Maat B Maat C Dikte
    104005 - - 6000 mm 12 mm 8 mm 12 mm 1 mm
    104008 - - 6000 mm 10 mm 10 mm 10 mm 1 mm
    104010 - - 6000 mm 10 mm 10 mm 10 mm 1,5 mm
    104015 - - 6000 mm 10 mm 10 mm 10 mm 2 mm
    104020 - - 6000 mm 15 mm 10 mm 15 mm 1,5 mm
    104025 - - 6000 mm 15 mm 12 mm 15 mm 2 mm
    104035 - - 6000 mm 20 mm 12 mm 20 mm 2 mm
    104038 - - 6000 mm 12,5 mm 12,5 mm 12,5 mm 1,5 mm
    104040 - - 6000 mm 15 mm 15 mm 15 mm 1,5 mm
    104045 - - 6000 mm 15 mm 15 mm 15 mm 2 mm
    104047 - - 6000 mm 15 mm 15 mm 15 mm 3 mm
    104054 - - 6000 mm 20 mm 15 mm 20 mm 1,5 mm
    104055 - - 6000 mm 20 mm 15 mm 20 mm 2 mm
    104065 - - 6000 mm 10 mm 20 mm 10 mm 2 mm
    104070 - - 6000 mm 12 mm 20 mm 12 mm 2 mm
    104075 - - 6000 mm 15 mm 20 mm 15 mm 2 mm
    104080 - - 6000 mm 20 mm 20 mm 20 mm 2 mm
    104085 - - 6000 mm 20 mm 20 mm 20 mm 3 mm
    104090 - - 6000 mm 25 mm 20 mm 25 mm 2 mm
    104095 - - 6000 mm 30 mm 20 mm 30 mm 2 mm
    104097 - - 6000 mm 30 mm 20 mm 30 mm 3 mm
    104102 - - 6000 mm 20 mm 22 mm 20 mm 2 mm
    104103 - - 6000 mm 22 mm 22 mm 22 mm 2 mm
    104104 - - 6000 mm 12 mm 25 mm 12 mm 2 mm
    104105 - - 6000 mm 15 mm 25 mm 15 mm 2 mm
    104110 - - 6000 mm 20 mm 25 mm 20 mm 2 mm
    104115 - - 6000 mm 20 mm 25 mm 20 mm 3 mm
    104125 - - 6000 mm 25 mm 25 mm 25 mm 2 mm
    104130 - - 6000 mm 25 mm 25 mm 25 mm 3 mm
    104135 - - 6000 mm 15 mm 30 mm 15 mm 3 mm
    104140 - - 6000 mm 20 mm 30 mm 20 mm 2 mm
    104145 - - 6000 mm 20 mm 30 mm 20 mm 3 mm
    104150 - - 6000 mm 25 mm 30 mm 25 mm 2 mm
    104160 - - 6000 mm 30 mm 30 mm 30 mm 2 mm
    104165 - - 6000 mm 30 mm 30 mm 30 mm 3 mm
    104170 - - 6000 mm 20 mm 35 mm 20 mm 2 mm
    104174 - - 6000 mm 20 mm 40 mm 20 mm 2 mm
    104175 - - 6000 mm 20 mm 40 mm 20 mm 3 mm
    104189 - - 6000 mm 25 mm 40 mm 25 mm 2 mm
    104190 - - 6000 mm 25 mm 40 mm 25 mm 3 mm
    104200 - - 6000 mm 30 mm 40 mm 30 mm 4 mm
    104203 - - 6000 mm 40 mm 40 mm 40 mm 2 mm
    104205 - - 6000 mm 40 mm 40 mm 40 mm 3 mm
    104210 - - 6000 mm 40 mm 40 mm 40 mm 4 mm
    104213 - - 6000 mm 25 mm 45 mm 25 mm 3 mm
    104215 - - 6000 mm 25 mm 50 mm 25 mm 2,5 mm
    104216 - - 6000 mm 25 mm 50 mm 25 mm 3 mm
    104228 - - 6000 mm 30 mm 50 mm 30 mm 3 mm
    104230 - - 6000 mm 30 mm 50 mm 30 mm 4 mm
    104238 - - 6000 mm 40 mm 50 mm 40 mm 3 mm
    104239 - - 6000 mm 40 mm 50 mm 40 mm 4 mm
    104240 - - 6000 mm 40 mm 50 mm 40 mm 5 mm
    104243 - - 6000 mm 50 mm 50 mm 50 mm 3 mm
    104245 - - 6000 mm 50 mm 50 mm 50 mm 4 mm
    104250 - - 6000 mm 50 mm 50 mm 50 mm 5 mm
    104254 - - 6000 mm 30 mm 60 mm 30 mm 4 mm
    104258 - - 6000 mm 40 mm 60 mm 40 mm 3 mm
    104260 - - 6000 mm 40 mm 60 mm 40 mm 4 mm
    104262 - - 6000 mm 40 mm 60 mm 40 mm 5 mm
    104263 - - 6000 mm 60 mm 60 mm 60 mm 4 mm
    104265 - - 6000 mm 30 mm 80 mm 30 mm 3 mm
    104270 - - 6000 mm 40 mm 80 mm 40 mm 4 mm
    104280 - - 6000 mm 50 mm 80 mm 50 mm 5 mm
    104290 - - 6000 mm 40 mm 100 mm 40 mm 3 mm
    104300 - - 6000 mm 50 mm 100 mm 50 mm 5 mm
    104310 - - 6000 mm 64 mm 100 mm 64 mm 6,4 mm
    104330 - - 6000 mm 80 mm 125 mm 80 mm 8 mm
    104350 - - 6000 mm 80 mm 160 mm 80 mm 10 mm
    105000 - - 6000 mm
    105001 - - 6000 mm
    105400 - - 6000 mm 20 mm 6,5 mm 9 mm 1,25 mm
    105500 - - 6000 mm 20 mm 12 mm 12 mm 2 mm
    105600 - - 6000 mm 40 mm 14 mm 9 mm 2 mm
    105700 - - 6000 mm 30 mm 22 mm 11 mm 2 mm
