Roval-Barok®

Roval-Barok®

Leverbaar:
- inclusief bevestigings-(slob)-gaten
- inclusief (gelaste) kopschotten
- gelaste verstekhoeken
- antidreun isolatie
- beschermfolie
- brute, geanodiseerd of gemoffelde uitvoering
- afwateringshoek 5º
- maximale lengtemaat: 6000 mm

Let op! Bij montage rekening houden met de uitzetting van aluminium, ca. 1 mm per meter lengte.

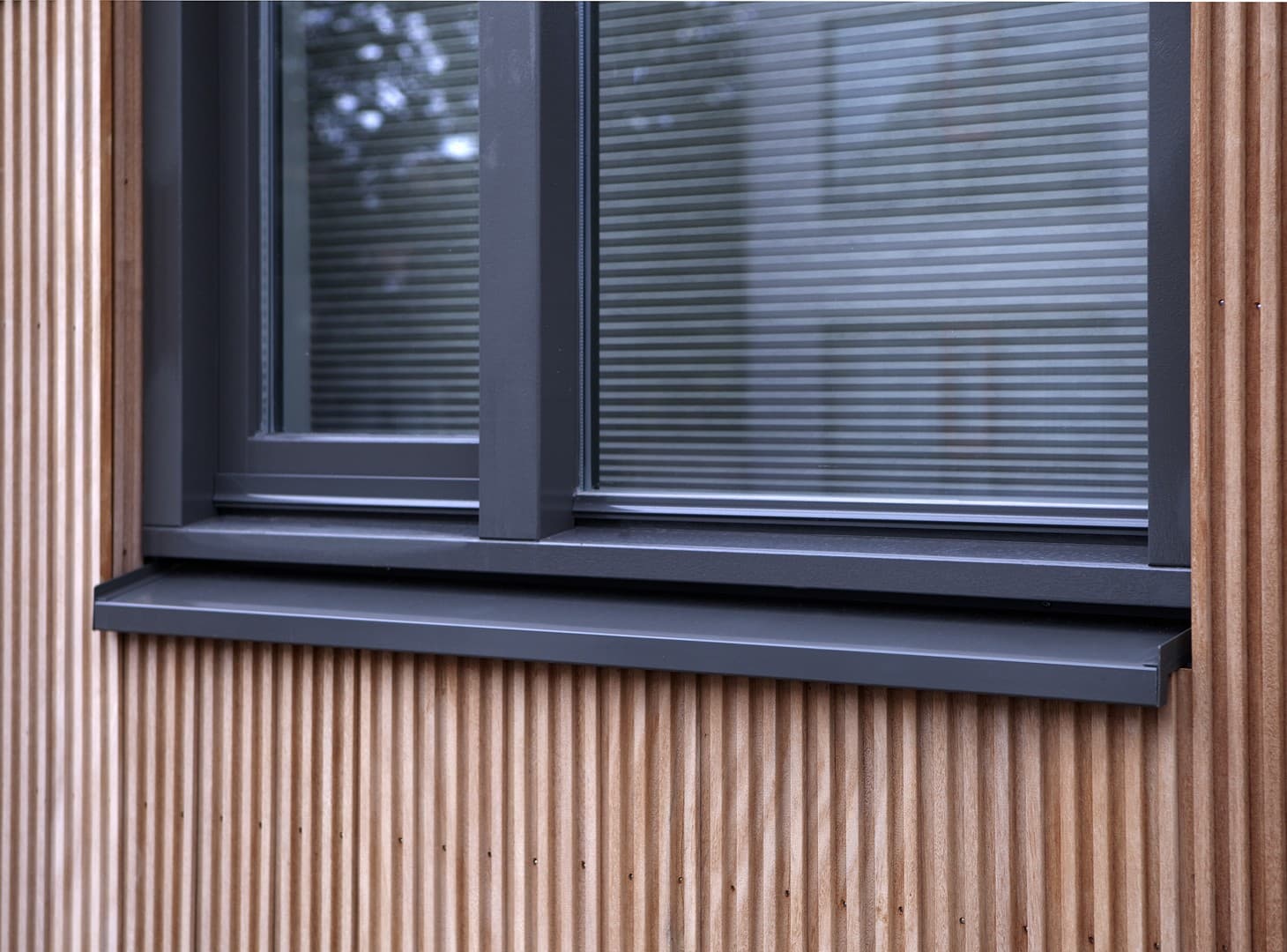

Waterslagen type Roval Barok ® kunnen in nagenoeg iedere afwijkende maat uit plaat worden geproduceerd. Voor afwijkende maten zie Waterslag gezet.

Artikeloverzicht

Klik op één van de onderstaande types voor technische tekeningen en bestek

CAD Bestek Maat A Hellingshoek Breedte Breedte

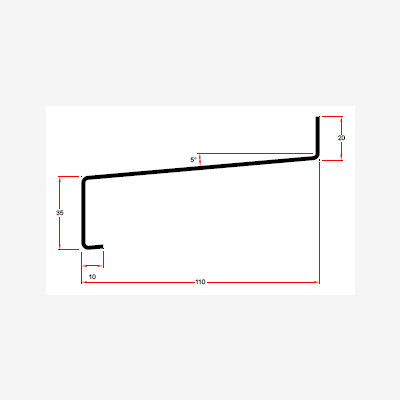

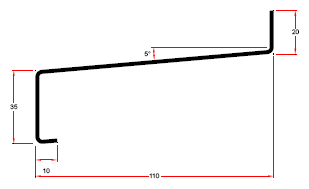

305110 305110 305110 CAD Specs 110 mm 5 graden mm mm

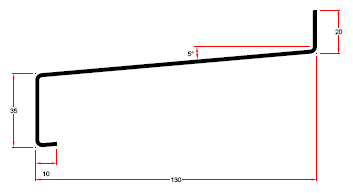

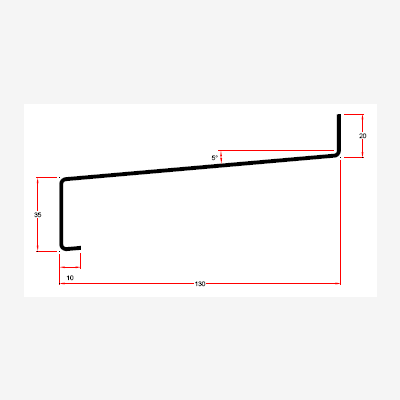

305130 305130 305130 CAD Specs 130 mm 5 graden mm mm

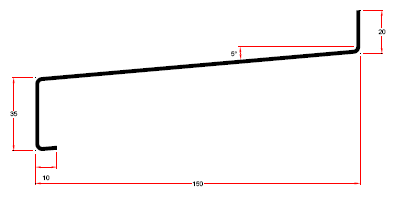

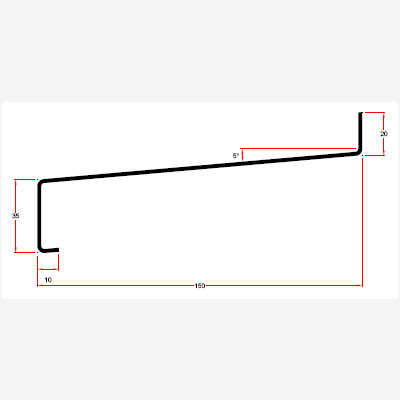

305150 305150 305150 CAD Specs 150 mm 5 graden mm mm

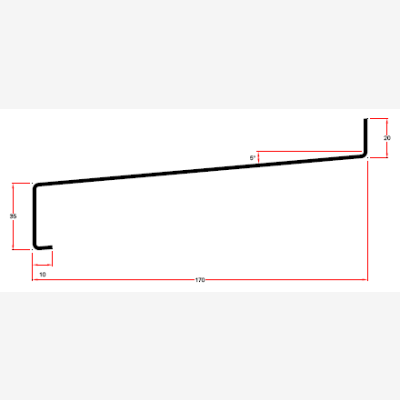

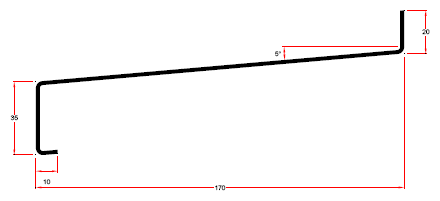

305170 305170 305170 CAD Specs 170 mm 5 graden mm mm

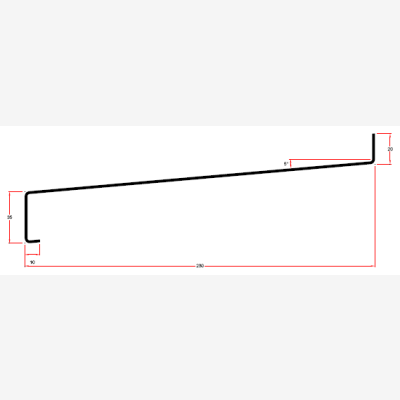

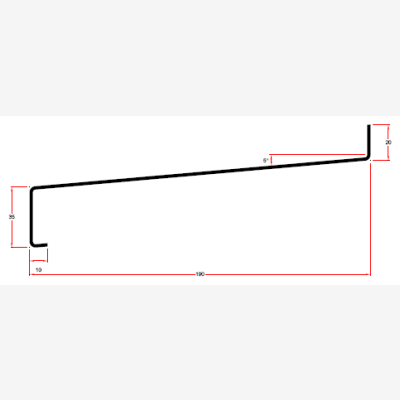

305190 305190 305190 CAD Specs 190 mm 5 graden mm mm

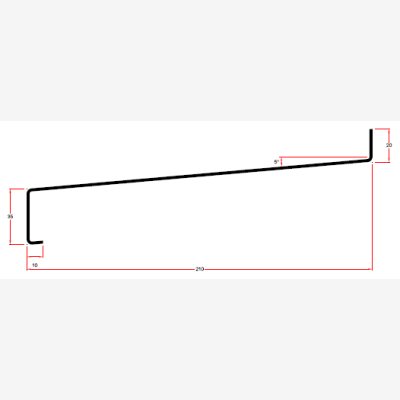

305210 305210 305210 CAD Specs 210 mm 5 graden mm mm

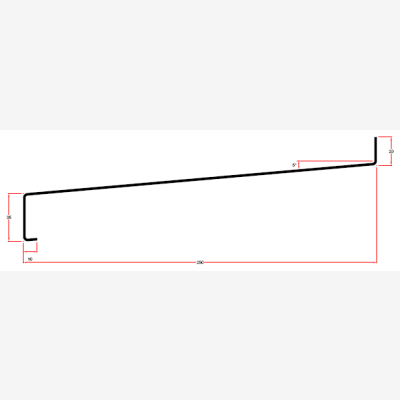

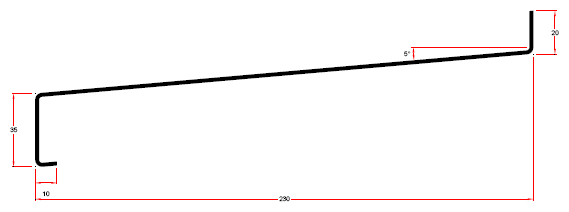

305230 305230 305230 CAD Specs 230 mm 5 graden mm mm

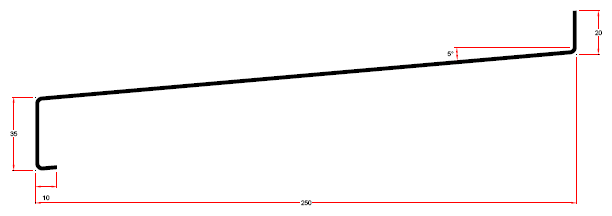

305250 305250 305250 CAD Specs 250 mm 5 graden mm mm

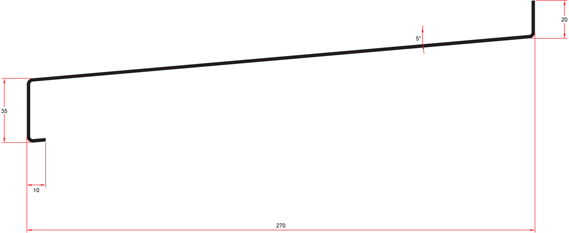

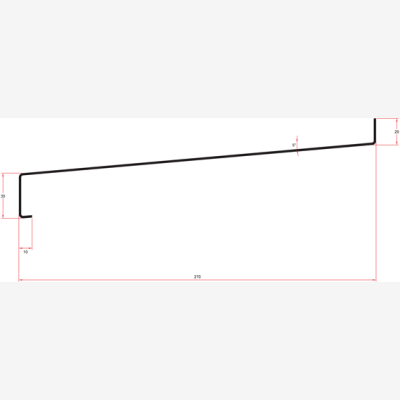

305270 305270 305270 CAD Specs 270 mm 5 graden mm mm

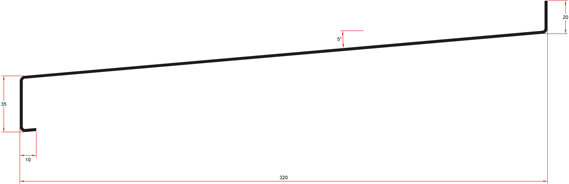

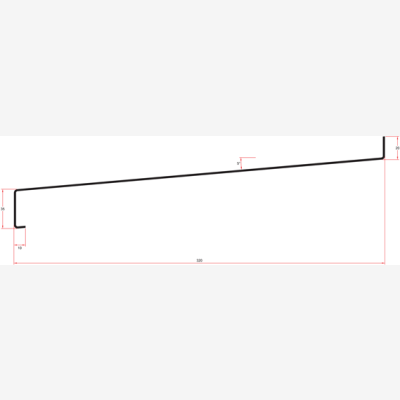

305320 305320 305320 CAD Specs 320 mm 5 graden mm mm

Bekijk hier onze garantievoorwaarden op onze producten.

Gedeponeerd model nr. 20493

Onderdelen:

Kopschotten

  • Kopschotten diverse types


Drainstukje t.b.v.  kopschotten type F, G en H

  • A veer t.b.v. klemming
  • B drainstukje
  • C kopschot

Koppelplaat type 5

  • Inwendig
  • A koppelstuk
  • B koppelplaat inclusief rubber

Koppelplaat type 1

  • Uitwendig

Gelaste verstekhoeken

  • Voor binnen- en buitenhoeken
  • Lasnaden niet afgeslepen

Anker type IV

  • 100 x 30 mm


Anker type V

  • Maten naar keuze t.b.v. buitengevelisolatie


Afdichtingsrubber (Roval 152010)

  • Voor de afdichting van de achterzijde van waterslagen
