Roval-Rococo®

    Roval-Rococo®

    Standaard waterslag met afgeronde kanten. Vooraanzicht is 35 mm. De koppelplaten komen aan de onderzijde van de waterslag. Ook geschikt voor toepassing bij buitengevelisolatie. Afwijkende maten eveneens mogelijk.

    Leverbaar:
    - inclusief bevestigings- (slob-) gaten
    - inclusief (gelaste) kopschotten
    - gelaste verstekhoeken
    - beschermfolie
    - geluiddempende isolatie
    - brute, geanodiseerd of gemoffelde uitvoering
    - afwateringshoek 15º

    Artikeloverzicht

    Klik op één van de onderstaande types voor technische tekeningen en bestek

    CAD Bestek Maat A Hellingshoek Breedte Breedte

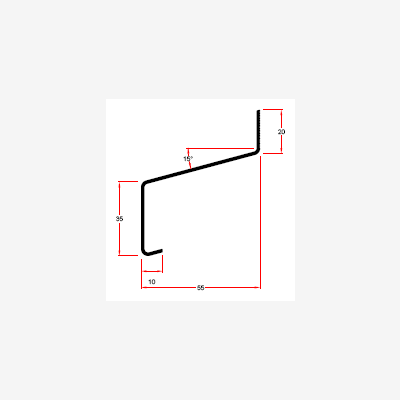

    410055 410055 410055 CAD Specs 55 mm 15 graden mm mm

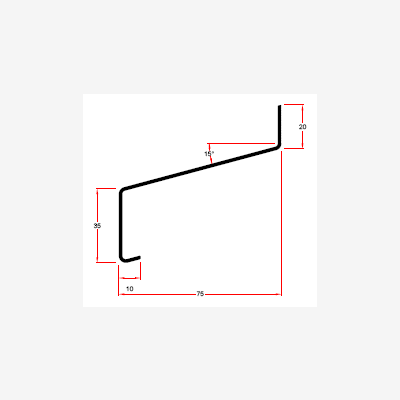

    410075 410075 410075 CAD Specs 75 mm 15 graden mm mm

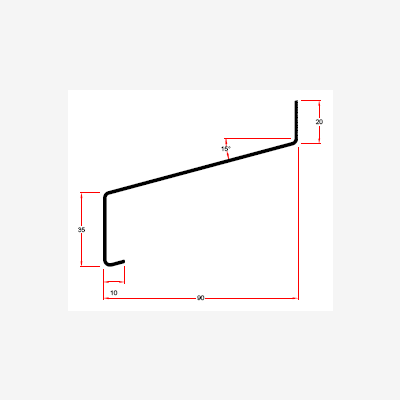

    410090 410090 410090 CAD Specs 90 mm 15 graden mm mm

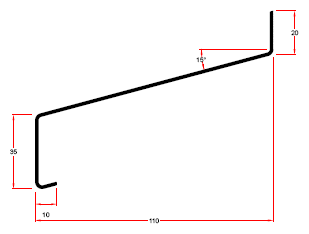

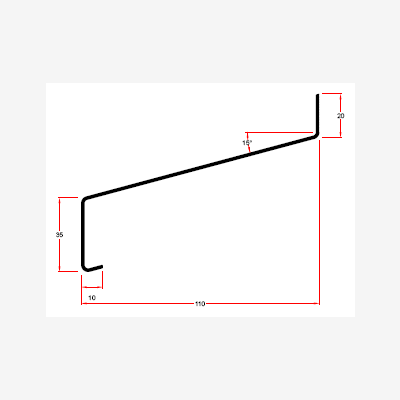

    410110 410110 410110 CAD Specs 110 mm 15 graden mm mm

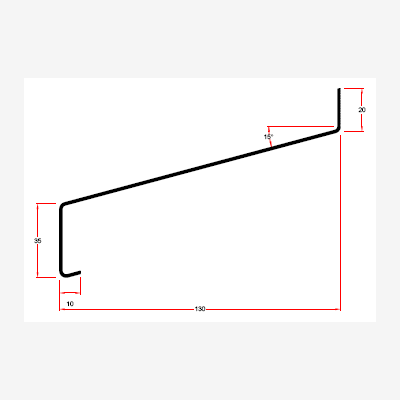

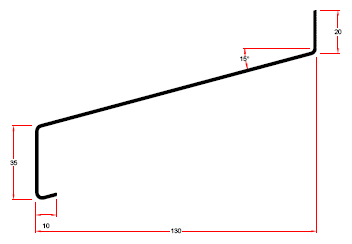

    410130 410130 410130 CAD Specs 130 mm 15 graden mm mm

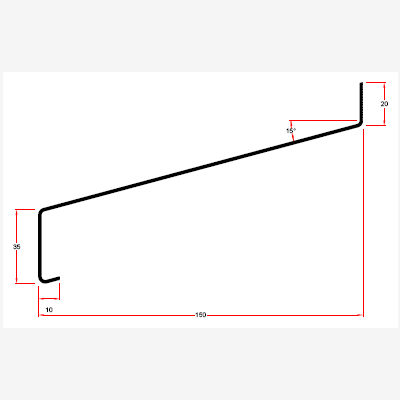

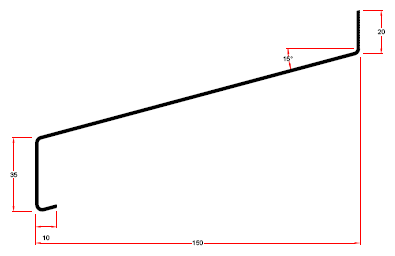

    410150 410150 410150 CAD Specs 150 mm 15 graden mm mm

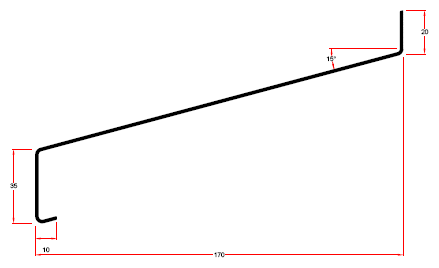

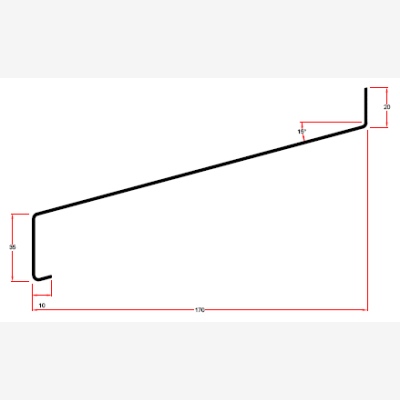

    410170 410170 410170 CAD Specs 170 mm 15 graden mm mm

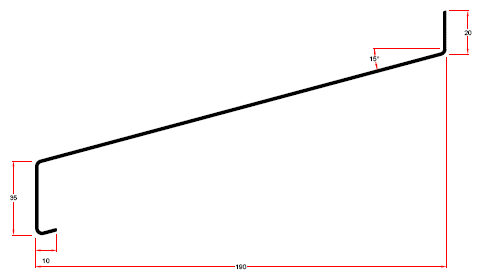

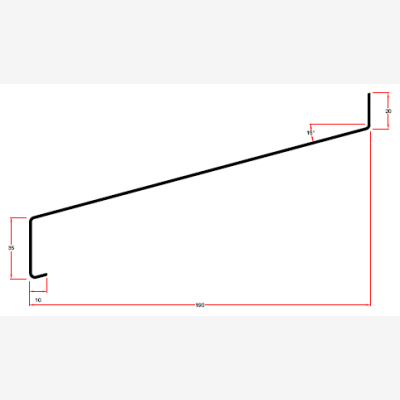

    410190 410190 410190 CAD Specs 190 mm 15 graden mm mm

    Bekijk hier onze garantievoorwaarden op onze producten.

    Onderdelen:

    Kopschotten

    • Kopschotten diverse types



    Drainstukje t.b.v. kopschotten type F, G en H

    • A veer t.b.v. klemming
    • B drainstukje
    • C kopschot

    Koppelplaat type 5

    • Inwendig
    • A koppelstuk
    • B koppelplaat inclusief rubber

    Koppelplaat type 1

    • Uitwendig


    Gelaste verstekhoeken

    • Voor binnen- en buitenhoeken
    • Lasnaden niet afgeslepen

    Anker type IV

    • 100 x 30 mm


    Anker type V

    • Maten naar keuze t.b.v. buitengevelisolatie


    Afdichtingsrubber (Roval 152010)

    • Voor de afdichting van de achterzijde van waterslagen
