Roval-Primaire®

Roval-Primaire®

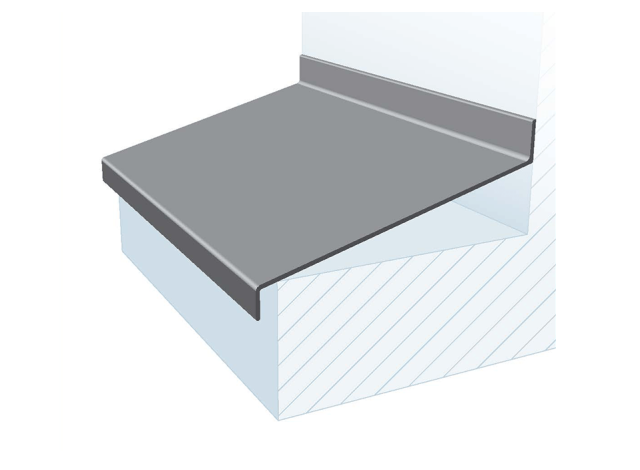

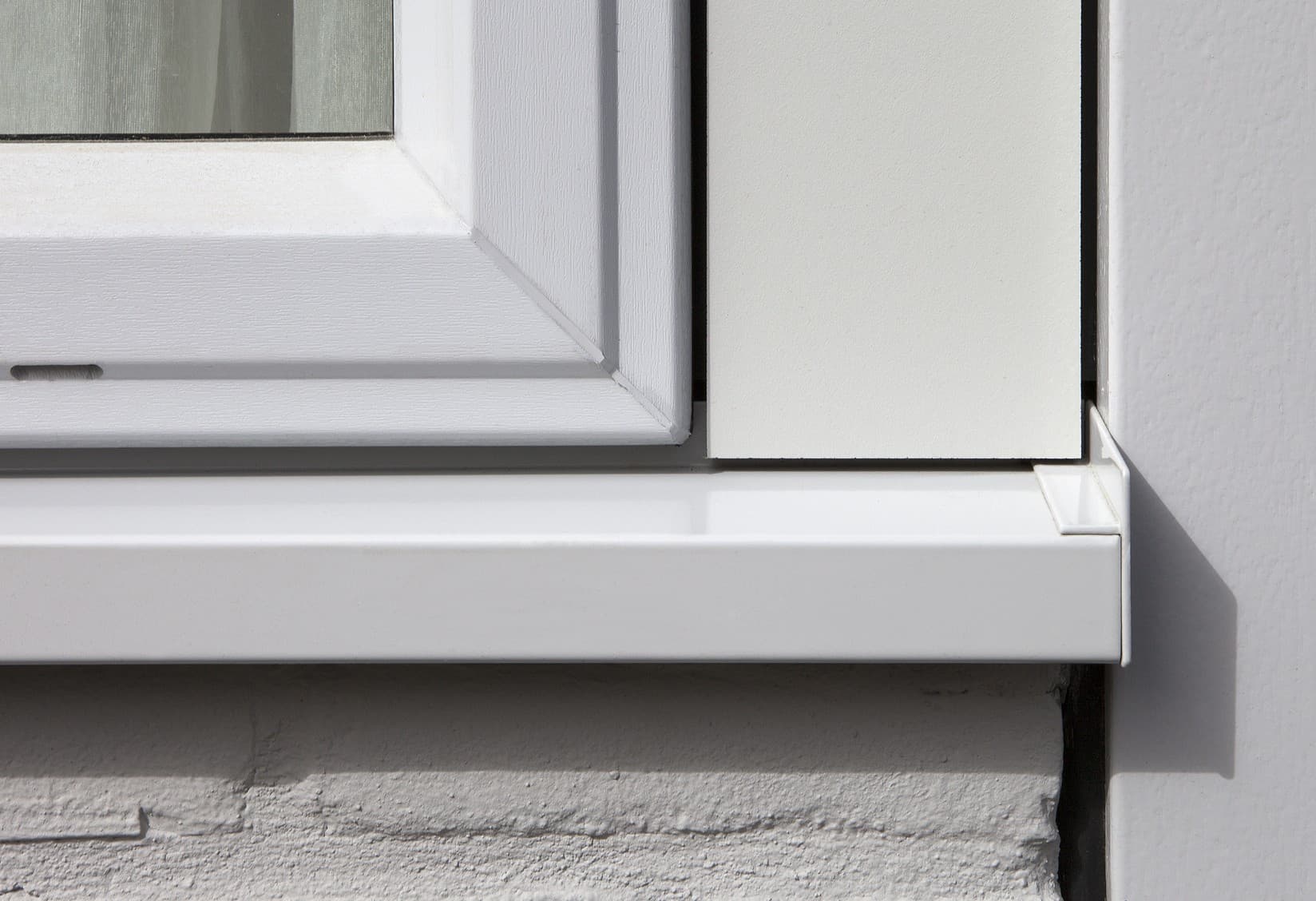

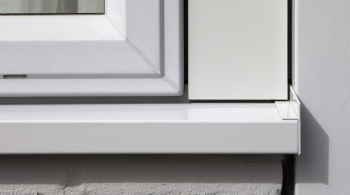

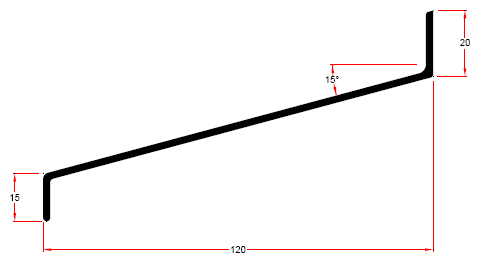

Standaard waterslag met een vooraanzicht van 15 mm. Afwijkende maten eveneens mogelijk.

Leverbaar:
- inclusief bevestigings- (slob-) gaten
- inclusief (gelaste) kopschotten
- gelaste verstekhoeken
- beschermfolie
- geluiddempende isolatie
- brute, geanodiseerd of gemoffelde uitvoering
- afwateringshoek 15º

Artikeloverzicht

Klik op één van de onderstaande types voor technische tekeningen en bestek

CAD Bestek Maat A Hellingshoek Breedte Breedte

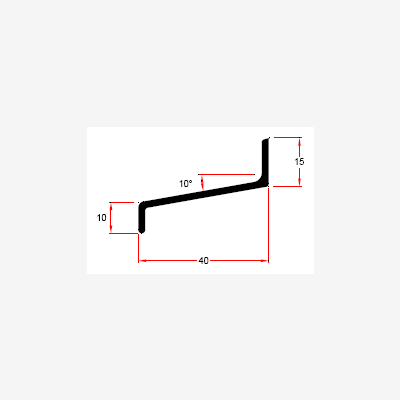

152040 152040 152040 CAD Specs 40 mm 10 graden mm mm

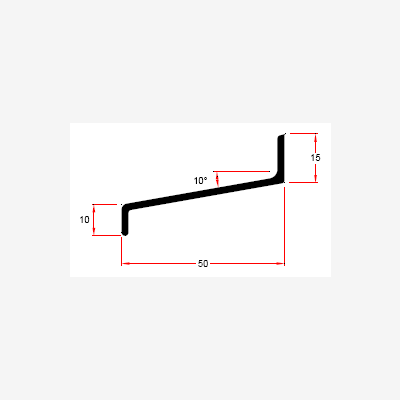

152050 152050 152050 CAD Specs 50 mm 10 graden mm mm

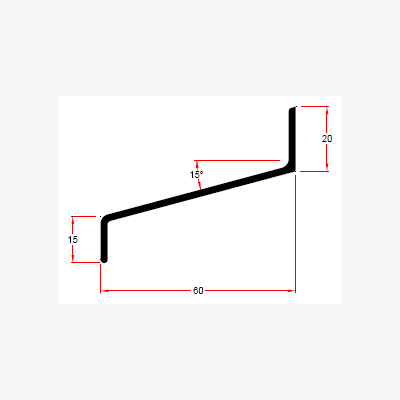

153060 153060 153060 CAD Specs 60 mm 15 graden mm mm

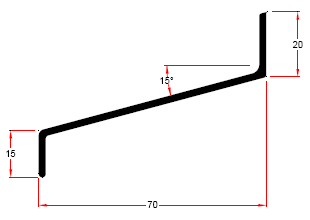

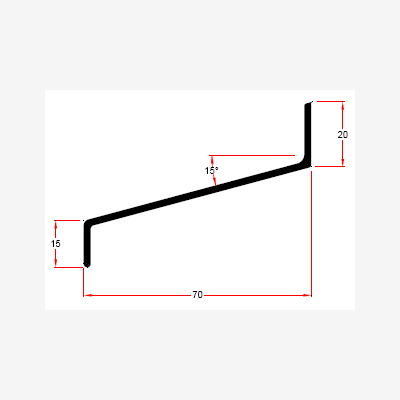

153070 153070 153070 CAD Specs 70 mm 15 graden mm mm

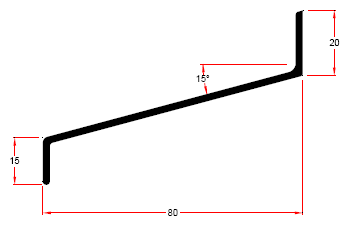

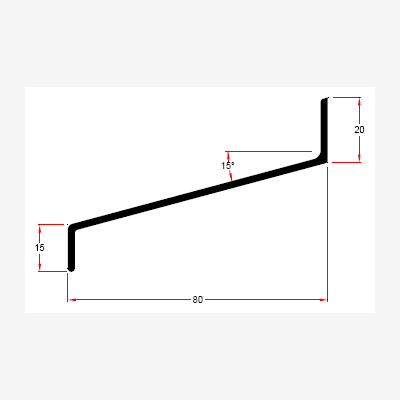

153080 153080 153080 CAD Specs 80 mm 15 graden mm mm

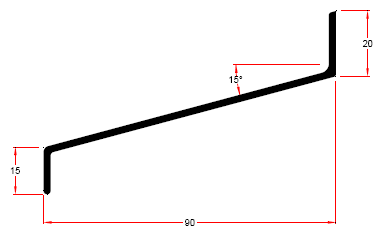

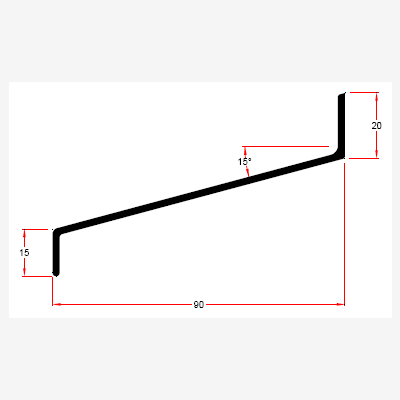

153090 153090 153090 CAD Specs 90 mm 15 graden mm mm

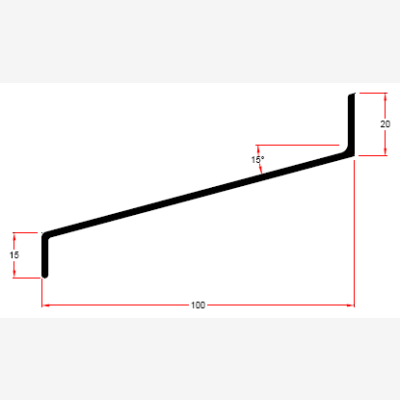

153100 153100 153100 CAD Specs 100 mm 15 graden mm mm

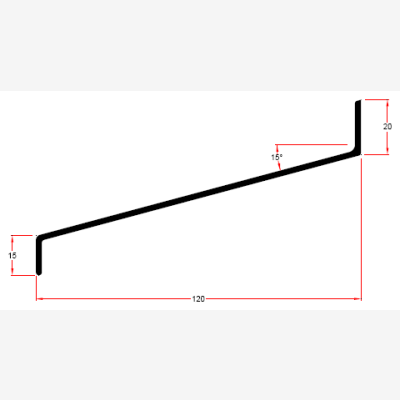

153120 153120 153120 CAD Specs 120 mm 15 graden mm mm

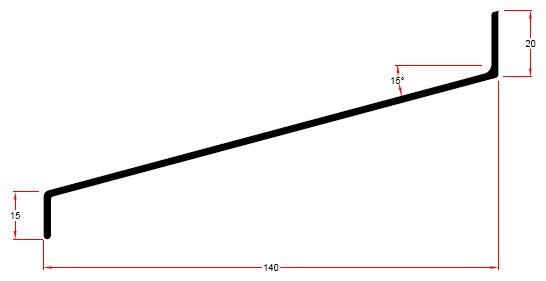

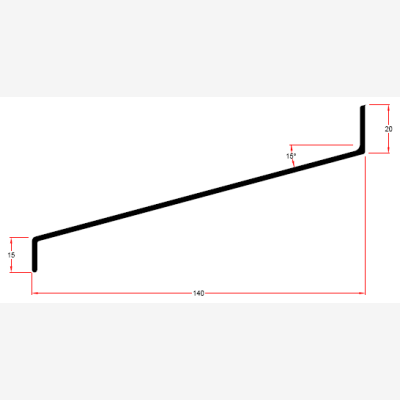

153140 153140 153140 CAD Specs 140 mm 15 graden mm mm

Bekijk hier onze garantievoorwaarden op onze producten.

Onderdelen:

Kopschotten

  • Kopschotten diverse types


Drainstukje t.b.v.
kopschotten type F, G en H

  • A veer t.b.v. klemming
  • B drainstukje
  • C kopschot

Koppelplaat type 1

  • Uitwendig


Gelaste verstekhoeken

  • Voor binnen- en buitenhoeken
  • Lasnaden niet afgeslepen


Afdichtingsrubber (Roval 152010)

  • Voor de afdichting van de achterzijde van waterslagen
