Roval-Elegance®

    Roval-Elegance®

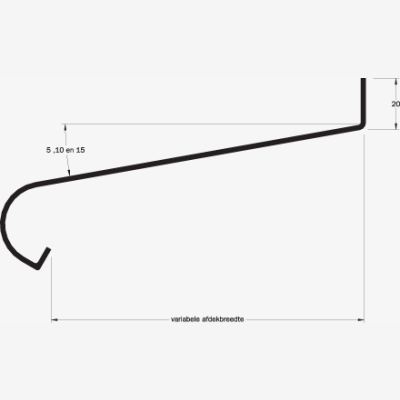

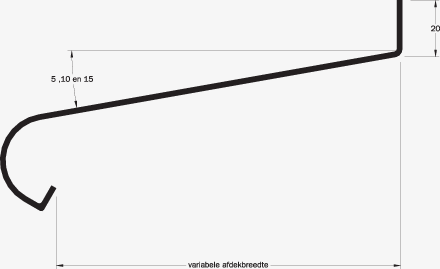

    Waterslag met een ronde-voorzijde. De breedtematen zijn haast onbeperkt en men heeft de keuze uit een afwateringshoek van 5°, 10° of 15°. Maximale lengtemaat is 4000 mm.

    Leverbaar:
    - inclusief bevestigings- (slob-) gaten
    - inclusief (gelaste) kopschotten
    - gelaste verstekhoeken
    - beschermfolie
    - geluiddempende isolatie
    - brute, geanodiseerd of gemoffelde uitvoering

    Artikeloverzicht

    Klik op één van de onderstaande types voor technische tekeningen en bestek

    CAD Bestek Maat A Hellingshoek Breedte Breedte
    158020 158020 158020 CAD Specs mm graden mm mm

    Bekijk hier onze garantievoorwaarden op onze producten.


    Gedeponeer model nr. 70379-01/02


    Onderdelen:

    Kopschotten

    • Kopschotten diverse types






    Drainstukje t.b.v.
    kopschotten type F

    • A veer t.b.v. klemming
    • B drainstukje
    • C kopschot


    Koppelplaat type 5

    • Inwendig
    • A koppelstuk
    • B koppelplaat inclusief rubber


    Koppelplaat type 1

    • Uitwendig


    Gelaste verstekhoeken

    • Voor binnen- en buitenhoeken
    • Lasnaden niet afgeslepen


    Anker Elegance

    • Anker



    Afdichtingsrubber
    (Roval 152010)

    • Voor de afdichting van de achterzijde van waterslangen
