Muurafdeksysteem H

Muurafdeksysteem H

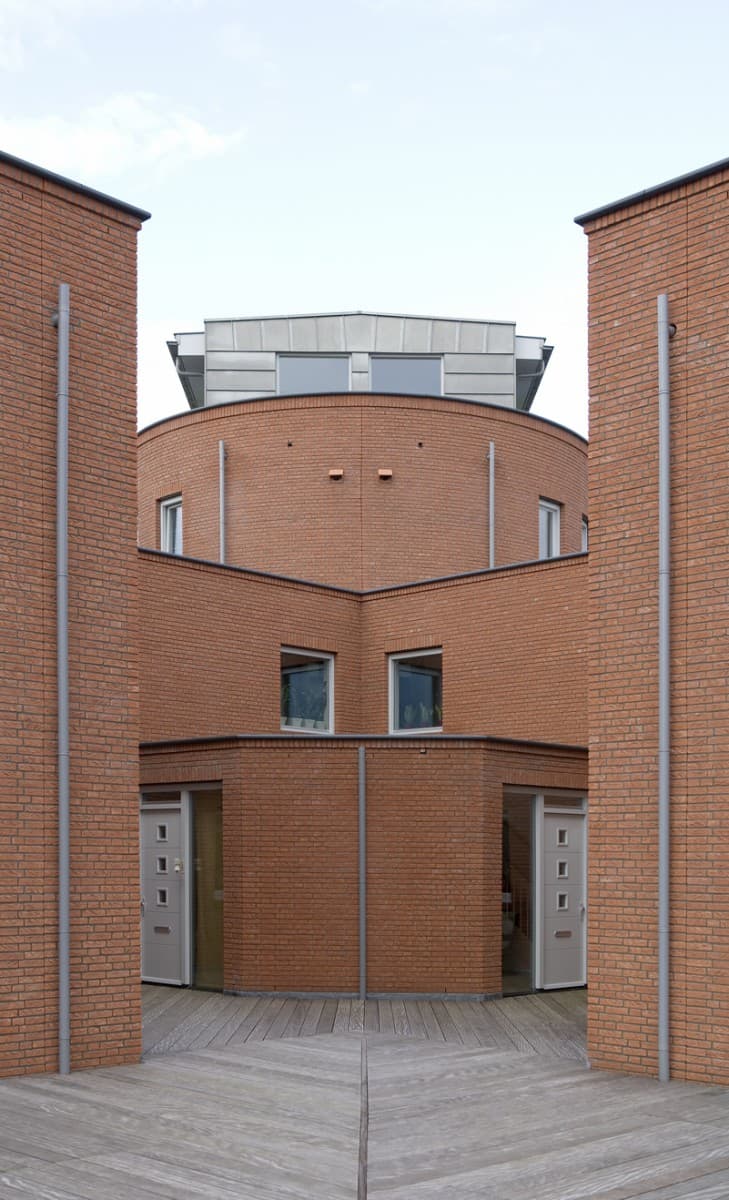

De Roval-Muurafdeksystemen worden projectmatig gefabriceerd en kunnen toegepast worden nadat het dakwerk gereed is. Deze dakrandafwerking past perfect in het concept van DUBO-bouwen. Negen (9) verschillende modellen met legio maat-mogelijkheden. De muurafdekkingssystemen worden op een klangconstructie, voorzien van celafdichting, vastgeklikt waardoor een waterdichte-en blinde bevestiging ontstaat. Dit type muurafdeksysteem heeft een rond vooraanzicht.

Artikeloverzicht

Klik op één van de onderstaande types voor technische tekeningen en bestek

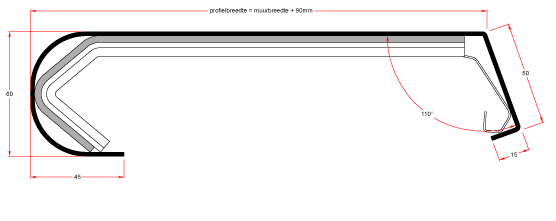

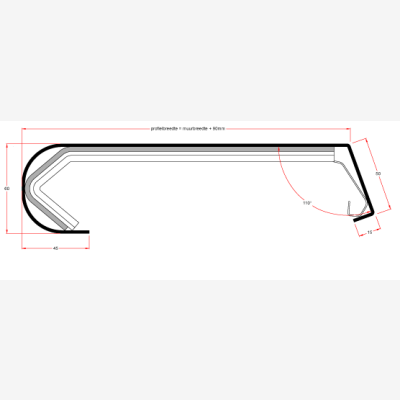

CAD Bestek Hoogte voorzijde Breedte Hoek achterzijde Inbouwbreedte Inbouwbreedte Uitvoering
158179 158179 158179 158179 CAD Specs 60 mm 290 mm 110 graden 200 mm 200 mm

Bekijk hier onze garantievoorwaarden op onze producten.

Afmetingen:

Profiellengte:

2000, 2500, 3000, 4000 mm. Andere lengten op aanvraag.

Profielbreedte:

De profielbreedte is de breedte van de dakrandafwerking + 50 mm in geval van Roval type A, C en E. Bij type B, D, F en G is de profielbreedte de breedte van de randafwerking + 60 mm.

Profieldikte:

  • minimaal 1,5 mm bij een profielbreedte tot 160 mm;
  • minimaal 2,0 mm bij een profielbreedte tot 300 mm;
  • minimaal 3,0 mm bij een profielbreedte vanaf 300 mm.

Profielhoogte:

  • vlakke uitvoering standaard 50 mm;
  • met vuilkeerrand standaard 70 mm.

Uitzetting:

Bij montage rekening houden met de uitzetting van aluminium, ca. 1 mm per meter lengte.

Maatvoering:


Door de toepassing van Roval muurafdekprofielen is het mogelijk met de specifieke wensen van elke bouw rekening te houden. De maten B en C kunnen aan uw wensen m.b.t. de vormgeving worden aangepast. Praktisch is elk denkbare uitvoering te vervaardigen.

Bepalen van Maat A:

De A-maat van Muurafdek type H is 60 mm.

Bepalen van Maat B:

Indien 2 haakse zettingen worden toegepast dient men minimaal 60 mm bij de muurbreedte op te tellen, in het geval van 1 haakse zetting en 1 schuine zetting is dit minimaal 50 mm.

Bepalen van Maat C:

Om het profiel over een bevestigingsklang te kunnen klikken en ook voldoende sterkte te geven zal deze maat minimaal 50 mm moeten bedragen.

Bepalen van de materiaaldikte:

Minimaal 1,5 mm bij een profielbreedte tot 160 mm; minimaal 2,0 mm bij een profielbreedte tot 300 mm; minimaal 3,0 mm bij een profielbreedte vanaf 300 mm.

Gelaste Binnen- en Buitenhoeken:

Tot een B-maat van 300 mm is de standaard-hoekafmeting 500 x 500 mm. Bij een grotere B-maat geldt als minimale afmeting maat B + 200 mm.

Speciale hoeken en/of aansluitingen:

Naast de genoemde standaardhoeken zijn vanzelfsprekend alle denkbare andere aansluitingen mogelijk. Op verzoek maken wij gaarne een gedetailleerde aanbieding.

Kopschotten:

Zowel dichtgelaste als opstaande kopschotten zijn mogelijk.

Klangenafstand:

Maximaal 750 mm h.o.h., afhankelijk van bouwhoogte en afdekbreedte.

Oppervlakte-keuze:

Onbehandeld aluminium (brute) Blank geanodiseerd (kleurverschillen mogelijk) In kleur gemoffeld


Heeft u hulp nodig bij het maken van de juiste keuze? Vraag het één van onze specialisten

Neem contact met ons op of vraag direct een offerte aan.
